Elsystem

Elsystem i tunga fordon

Elsystemet i ett tungt fordon har till uppgift att starta motorn, förse fordonets elektriska utrustning med energi samt ladda batterierna under körning. Moderna lastbilar och bussar innehåller ett stort antal elektriska system som styr allt från belysning och instrument till motorstyrning, bromssystem och säkerhetsfunktioner.

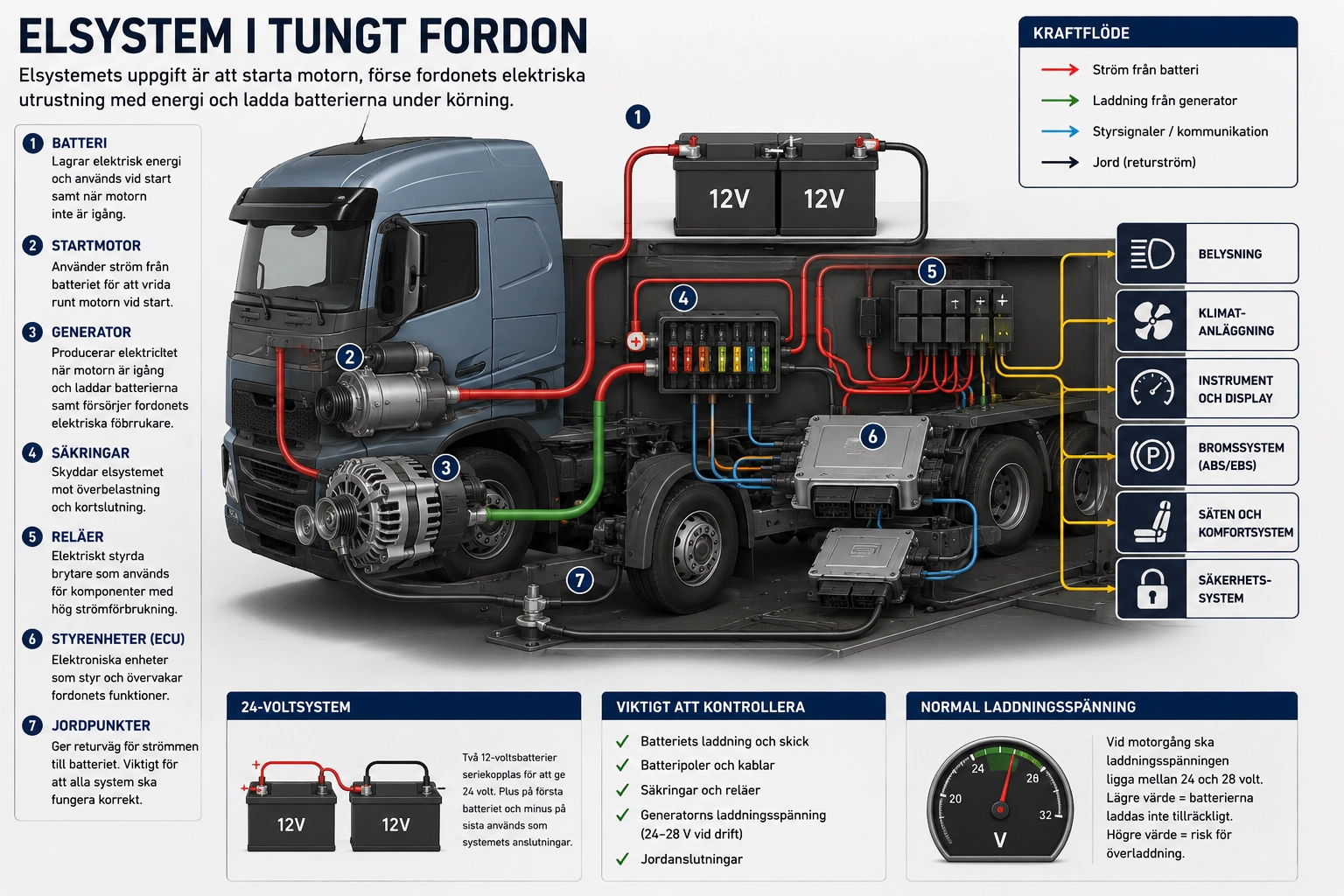

Elsystem i tungt fordon

Systemets huvuddelar

  • Batteri
  • Generator
  • Startmotor
  • Säkringar
  • Reläer
  • Kablar och jordpunkter
  • Elektroniska styrenheter (ECU)

Batteriet

Batteriet lagrar elektrisk energi och används framför allt vid motorstart. I tunga fordon används vanligtvis 24-voltsystem som består av två seriekopplade 12-voltsbatterier.

Batteriet försörjer även fordonets elektriska utrustning när motorn inte är igång.

Kom ihåg: Ett urladdat eller defekt batteri kan orsaka startproblem, felmeddelanden och störningar i flera elektroniska system.

Generatorn

När motorn är igång producerar generatorn elektricitet. Generatorn laddar batterierna och försörjer samtidigt fordonets elektriska förbrukare.

Om generatorn inte fungerar korrekt kommer batterierna gradvis att laddas ur.

Startmotorn

Startmotorn använder ström från batteriet för att vrida runt motorn vid start. Dieselmotorer kräver högt vridmoment vilket gör att startmotorn är kraftigt dimensionerad.

Säkringar och reläer

Säkringar skyddar elsystemet mot överbelastning och kortslutning. Om en säkring går sönder bryts strömmen till den aktuella kretsen.

Reläer fungerar som elektriskt styrda strömbrytare och används för att styra komponenter med hög strömförbrukning.

Jordsystem

Alla elektriska kretsar måste ha en returväg tillbaka till batteriet. Denna returväg kallas jord. Dåliga jordanslutningar är en vanlig orsak till elektriska fel.

Elektroniska styrsystem

Moderna fordon använder flera styrenheter som kommunicerar via CAN-buss. Dessa styr bland annat:

  • Motorstyrning
  • ABS och EBS
  • Instrumentpanel
  • Belysning
  • Klimatanläggning
  • Säkerhetssystem

Vanliga fel i elsystemet

  • Urladdat batteri
  • Defekt generator
  • Trasig säkring
  • Korrosion på batteripoler
  • Dåliga jordanslutningar
  • Skadade kablar

Kontroll och underhåll

  • Kontrollera batteriets poler regelbundet.
  • Håll batteriet rent och torrt.
  • Kontrollera kablar och anslutningar.
  • Var uppmärksam på varningslampor.
  • Kontrollera laddningsspänningen vid service.
Viktigt: Många moderna säkerhets- och bromssystem är beroende av korrekt spänning. Ett svagt batteri kan orsaka flera olika felmeddelanden samtidigt.
